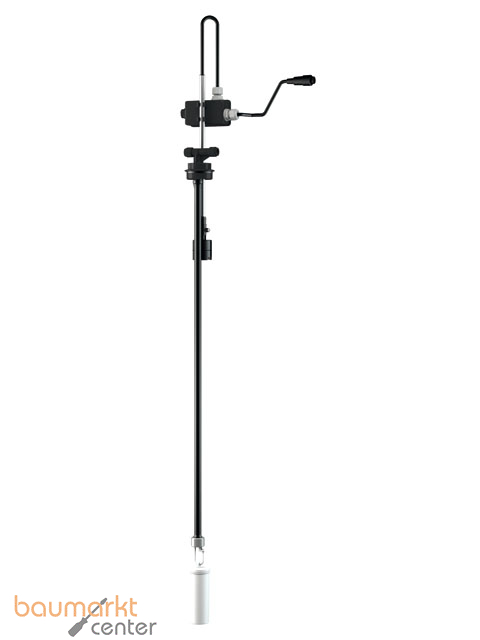

AFRISO Erweiterung Universal GWG-Kette

GWG 12K/1-K-SWS kommunizierend

AFRISO Erweiterung Universal GWG-Kette
GWG 12K/1-K-SWS kommunizierend
Ersatz für ein Entnahmesystem bei
Batterietankanlagen nahezu aller
Hersteller. Für kommunizierende
Systeme einsetzbar.
Eine Grundeinheit pro Anlage und
eine Erweiterung je zusätzlichem Tank.
Die Grenzwertgeber-Kette ist komplett
integriert.
Geeignet für die Medien Heizöl
(DIN 51603-1), Dieselkraftstoff
(EN 590), flüssige Brennstoffe nach
DIN SPEC 51603-6 und DIN/TS 51603-8
sowie Bioheizöl und Biodiesel mit
max. 30 % FAME (EN 14214).
Auch geeignet beim Einsatz der neuen
paraffinischen Brennstoffe HVO oder GTL
als Beimischung oder zu 100 %.
Im ersten Tank, in Füllrichtung gesehen,
wird die Grundeinheit mit dem
Grenzwertgeber eingebaut. In jeden
weiteren Tank der Batterietankanlage
kommt eine Erweiterung. Dies gilt bei
üblicher Befüllung von oben. Die
Verkabelung vom Grenzwertgeber zu den
Füllstandbegrenzern der Erweiterungen
ist fertig vorkonfektioniert und wird
nur zusammengesteckt. In die letzte
Erweiterung wird der Abschlussstecker,
der mit de Grundeinheit geliefert wird,
eingesteckt. Damit ist der Stromkreis
geschlossen. In der Verdrahtungsdose der
Grundeinheit wird das Verbindungskabel
zur Grenzwertgeberarmatur angeschlossen.
Die Anschlüsse für die Rohre der
Entnahmeleitung können mit dem
Durchmesser 8 oder 10 mm erfolgen. Die
Verbindungsrohre der Entnahmeleitung
selbst sind nicht im Lieferumfang
enthalten. Adapterstücke für die
Anschlussstutzen fast alle
Tankhersteller liegen bei.

Lieferumfang
- Schwimmende Entnahme
- Verdrahtungsbox
- Schwimmerschalter
- Verbindungskabel
- Adapterstücke für Tankstutzen

Technische Daten
Tankhöhe: Bis 200 cm,
nach Bedarf kürzbar
Anschlussgewinde
(Tank): G1 1/2
Adapterstücke für
Tankstutzen
beiliegend: G2, M60x4, S75x6,
Flansch d: 68 mm
Medien: Heizöl EL
(DIN 51603-1),
Dieselkraftstoff
(EN 590),
Flüssige Brennstoffe
nach DIN SPEC
5160-6 und
DIN/TS 51603-8,
Bioheizöl/Biodiesel
mit bis zu 30 % FAME
(EN 14214),
HVO/GTL mit bis zu
100 %
Verwendbarkeits-
nachweis: CE nach EU-BauPVO
(EN 13616:2004)
DIBt: Z-65.17-182
Fabrikat: AFRISO
Artikel-Nr.: 20824
